Mittelwellenradio

Schaltplan

Radio Schaltplan Transistor Verstärker

Jörg S.
German
Advanced

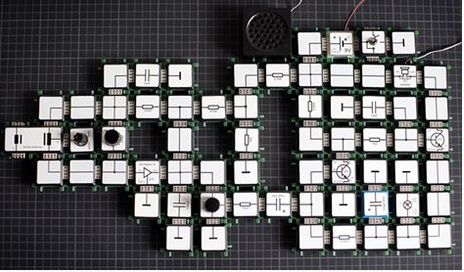

Der ZN414 ist ein IC in Form eines Transistors, welcher einen MW-Radio-Schaltkreis sehr einfach aufbauen lässt (Er hat sogar eine eigene, Englische, Wikipedia-Seite). Ersatzmodell ist z.B. MK484. Der linke Teil ist der Empfängerschaltkreis, der rechte Teil der Verstärker.

WDR Verkehrsfunk ist damit klar und deutlich zu empfangen. Man sollte allerdings in der Nähe der Antenne keinen TFT stellen, da sonst das Rauschen stark zunimmt. Die Antenne kann man auch ausgliedern und z.B. an ein Fenster stellen.

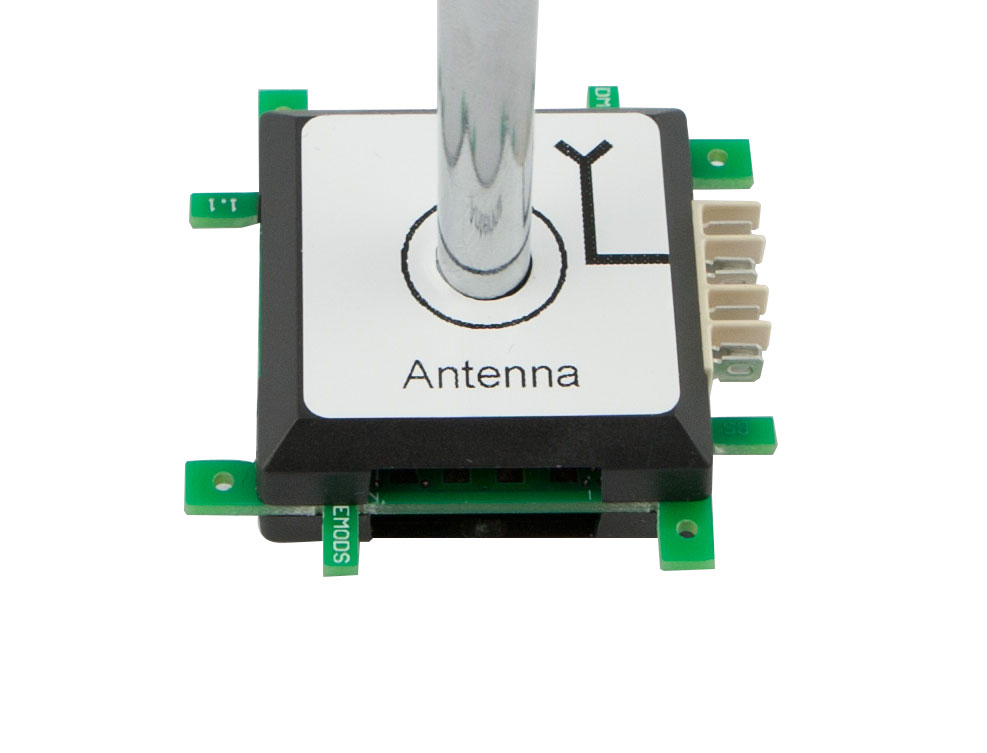

An der 4 mm Buchse kann man ein Kabel anschließen, um die Antenne zu verstärken und das Rauschen zu verringern.

Deja un comentario

Tu dirección de correo electrónico no será publicada. Los campos obligatorios están marcados con *

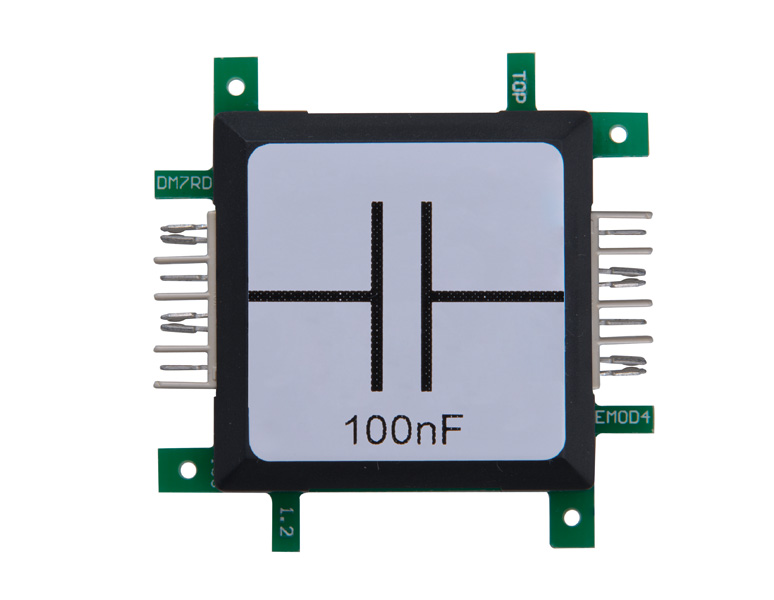

Art. 114183
Anzahl: 1
Art. 113629
Anzahl: 1
Art. 114165
Anzahl: 2
Art. 114164
Anzahl: 1
Art. 113688
Anzahl: 2
Art. 113632
Anzahl: 12
Art. 113634
Anzahl: 8
Art. 113633
Anzahl: 3
Art. 122625
Anzahl: 10
Art. 113649
Anzahl: 8
Art. 113647
Anzahl: 1
Art. 113650
Anzahl: 1
Art. 113630
Anzahl: 1
